离心式空压机的结构
发表时间:2019-12-01   浏览次数:1475次   文章出处:上海国厦压缩机

离心压缩机的的品种和型号很多,但就其最基本的组成而言,主要有定子和转子两部分组成。

气缸:是压缩机的壳体,又称为机壳。由壳体和进排气室组成,内装有隔板、密封体、轴承等零部件。对它的主要要求是:有足够的强度以承受气体的压力,法兰结合面应严密,主要由铸钢组成。

吸汽室:用来将制冷剂蒸汽从进气管均匀地引入到叶轮中去的固定部件形状为渐缩形

进口可调导流叶片是离心机的能量调节装置由若干扇形叶片组成,其根部带有转轴

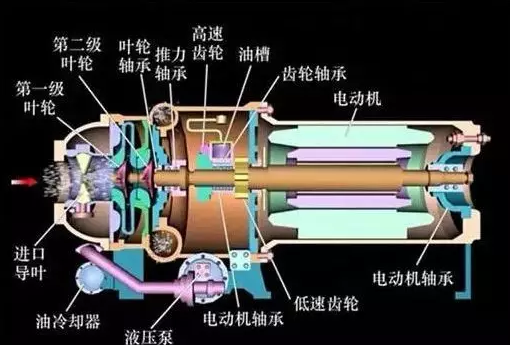

离心式压缩机的结构

进口可调导流叶片是离心机的能量调节装置由若干扇形叶片组成,其根部带有转轴

离心式压缩机的工作原理

汽轮机(或电动机)带动压缩机主轴叶轮转动,在离心力作用下,气体被甩到工作轮后面的扩压器中去。而在工作轮中间形成稀薄地带,前面的气体从工作轮中间的进汽部份进入叶轮,由于工作轮不断旋转,气体能连续不断地被甩出去,从而保持了气压机中气体的连续流动。气体因离心作用增加了压力,还可以很大的速度离开工作轮,气体经扩压器逐渐降低了速度,动能转变为静压能,进一步增加了压力。如果一个工作叶轮得到的压力还不够,可通过使多级叶轮串联起来工作的办法来达到对出口压力的要求。级间的串联通过弯通,回流器来实现。这就是离心式压缩机的工作原理。


离心式压缩机的优点及比较

离心式压缩机与活塞式压缩机相比较,具有下列特点:

1) 在相同功率时,其外形尺寸小、重量轻、占地面积小。

2) 无往复运动部件,动平衡特性好,振动小,基础要求简单。

3) 磨损部件少,连续运行周期长,维修费用低,使用寿命长。

4) 易于实现多级压缩和节流,达到同一台制冷机多种蒸发温度的操作运行。

5) 能够经济地进行无级调节。

6) 对大型压缩机,若用经济性高的工业汽轮机直接带动,实现变转速调节,节能效果更好。

7) 转速较高,用电动机驱动的一般需要设置增速器。

8) 当入口压力太低时,压缩机组会发生喘振而不能正常工作。
