潜水瓶专用高压空压机
发表时间:2020-06-28   浏览次数:2408次   文章出处:上海国厦压缩机

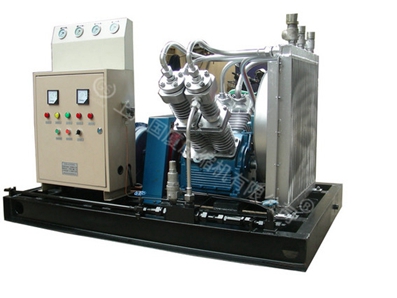

潜水瓶专用高压空压机

潜水瓶专用高压空压机

一、潜水瓶专用高压空压机主要技术参数

1、介质组成:空气

2、压缩机型号:DX-1.5/200DG

3、结构形式:V型、风冷

4、压缩级数:四级压缩

5、各级缸径 mm:一级155,二级85,三级48,四级27

6、公称容积流量m³/min: 1.5

7、吸气压力:Mpa(G):大气压

8、排气压力:Mpa(G): 20.0

9、吸气温度℃:≤40

10、输气温度℃:≤65

11、压缩机转速r/min: 740

12、传动方式:弹性联轴器直联

13、润滑方式:飞溅式润滑

14、安装方式:固定式 (无罩壳)

15、润滑油耗量:30g/h

16、噪声 dB(A):≤90

17、配备动力:Y-225M-8   30KW   740r/min

18、行程:116 mm

19、外形尺寸(长×宽×高)mm:约1850×1200×1300

20、重量kg:约1200

二、潜水瓶专用高压空压机的主机部分

1、曲轴箱部件:

  曲轴箱两侧有供拆卸和检查用的侧盖和视油窗,前段既动力联结端装有轴承座和前轴承盖,后轴承盖上部的风扇支架支撑着风扇部件:上部铸有二个气缸支撑平面,共有三个气缸,并装有呼吸器。曲轴箱底部装有油底壳,油底壳内盛有专用的压缩机油。

2、曲轴、连杆和部件

  曲轴的曲拐安装连杆,曲轴两端滚动轴承,曲轴大端装飞轮与弹性联轴器相联:小端靠近轴承处装有皮带轮以带动冷却风扇旋转。曲轴的润滑是靠连杆的打油杆飞溅到曲轴及活塞销等部件润滑。

3、活塞部件:

  分一级、二级、三级、四级活塞部件,一级活塞为铸铝合金,二级为铸铁合金,三级为铝合金。一级活塞上均装有活塞环,上部为平环,中部为扭曲环,刮油环开口与活塞销孔错开60度以上,各活塞环开口相互错开120度安装。三级装有7道平环,四级装有13道平环。

4、气缸部件:

  分一级、二级、三级、四级气缸部件,一级、二级、三级、四级气缸,气缸头外表均铸有冷却翘片,以增加散热面积,气缸头内分别装有进排气阀部件、进排气压筒、进排气压盖。

5、进排气阀部件:

   分一级进气阀,一级排气阀和二级进气阀,二级排气阀,均为环状阀结构,阀座上有弹簧支撑着环状阀片,阀片与弹簧均采用优质钢材加工而成,三级、四级为进排气组合阀。

6、冷却器与风扇部件:

  分一、二、三、四级冷却器和冷却风扇两个部分。接于压缩机一级、二级、三级、四级进排气口之间。由立脚安装于底座上,冷却器上部装有安全阀,下部装有排污阀,朝向曲轴箱端装有导向罩和防护罩,中间装有一个风式的冷却风扇,有风扇支架将风扇部件安装在曲轴箱上,由曲轴箱端部的曲轴皮带轮通过三角皮带带动风扇旋转。

三、潜水瓶专用高压空压机控制系统

1、仪表板上配备一、二、三、四级压力表、压缩机油温表。

2、压缩机排压高自动报警停机。带压力控制仪,可设定压力范围。

3、润滑系统:空气压缩机采用飞溅润滑,机油四处飞溅到箱体内各处,并形成油雾,轴承以及活塞,活塞环等运动部件得到良好润滑。

4、电气控制柜为星三角降压启动。
